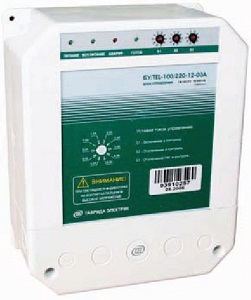

Блок управления вакуумным выключателем БУ/TEL-100/220-12-03А
Подробнее
Описание
Блок управления вакуумным выключателем БУ/TEL-100/220-12-03А используется в схемах с применением всех типов защит и обеспечивает выполнение следующих функций:
•управление выключателем;
•выполнение стандартного цикла АПВ О0,3сВО15сВО;
•блокировку повторных включений;
•блокировку включения выключателя при наличии команды отключения;
•контроль исправности цепи электромагнитов выключателя;
•сигнализацию внешних неисправностей цепей управления и внутренних неисправностей с идентификацией вида неисправности;
•включение выключателя от вспомогательного источника питания
•сигнализацию аварийного отключения выключателя.. Питание блока управление : на постоянном токе - 110/220 В, на переменном токе - 110/127/220 В
Блок управления устанавливаются на выкатных элементах, а также в релейных шкафах комплектных распределительных устройств внутренней и наружной установки (КРУ, КРУН, КРН-IV-10) или на фасадах сборных камер одностороннего обслуживания (КСО).
•управление выключателем;
•выполнение стандартного цикла АПВ О0,3сВО15сВО;
•блокировку повторных включений;
•блокировку включения выключателя при наличии команды отключения;
•контроль исправности цепи электромагнитов выключателя;
•сигнализацию внешних неисправностей цепей управления и внутренних неисправностей с идентификацией вида неисправности;
•включение выключателя от вспомогательного источника питания
•сигнализацию аварийного отключения выключателя.. Питание блока управление : на постоянном токе - 110/220 В, на переменном токе - 110/127/220 В
Блок управления устанавливаются на выкатных элементах, а также в релейных шкафах комплектных распределительных устройств внутренней и наружной установки (КРУ, КРУН, КРН-IV-10) или на фасадах сборных камер одностороннего обслуживания (КСО).
Характеристики
| Род тока КС | Переменный / Постоянный |
| Температура эксплуатации (мин, C) | -60 |
| Марка | БУ/TEL-100/220-12-03А |
| Масса (кг) | 4,5 |
| Чертеж | По заказу |
