Характеристики
Температура эксплуатации (мин, C)
-40
Код
5264310018
Материал
сталь С245
Все характеристики
Описание

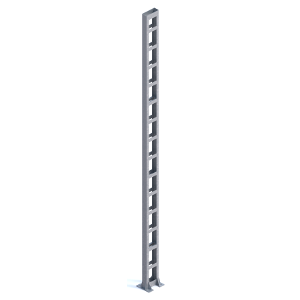

Стойка металлическая МКР-12-150 применяется для установки ригелей жестких поперечин и других поддерживающих конструкций контактной сети железной дороги. Длина стойки - 12,0 м. Максимальный допустимый изгибающий момент в основании стойки (мощность стойки) составляет 147 кНм. Стойка устанавливается на различные фундаменты с четырьмя анкерными болтами М42. Базовые расстояния (база) в опорной плите стойки между отверстиями составляет 400 мм х 500 мм и соответствуют расположению анкерных болтов фундамента. Стойка изготавливается из стали марки С245 и предназначена для эксплуатации при температурах окружающей среды не ниже -40°С . Пояса стойки изготавливаются из горячекатаного швеллера 30У. Масса стойки составляет 624 кг. Стойка имеет защитное антикоррозионное покрытие, нанесенное методом горячего цинкования, толщиной не менее 100 мкм. На участках с контактной сетью постоянного тока между опорной плитой стойки и верхом фундамента устанавливается комплект крепежных и изолирующих деталей (ККИД).
Характеристики
| Температура эксплуатации (мин, C) | -40 |
| Код | 5264310018 |
| Материал | сталь С245 |
| Марка | МКР-12-150 |
| Масса (кг) | 624 |
| Мощность (тс) | 15 |
| Назначение | для установки ригеля |
| Размеры | База 400х500 |
| Чертеж | По заказу |
